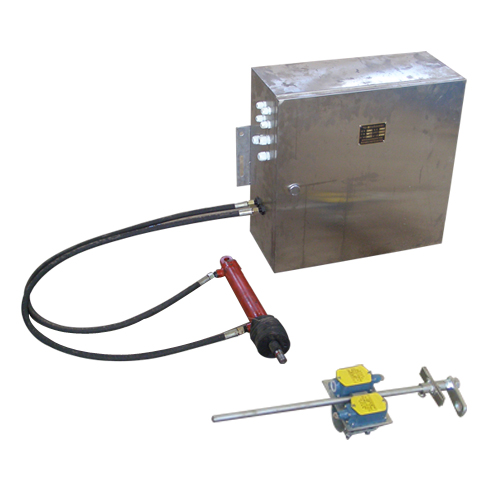

TSD-□型皮带自动纠偏机

    TSD-□型皮带自动纠偏机

一、概述

皮带机自动纠偏机，具有动力强、识别准、无时间滞后，并且与皮带无接触，使得检测过程中皮带无任何磨损和破坏，纠偏速度快，在皮带运行慢的情况下，效果尤为明显。该产品能自动检测出皮带跑偏的趋势，并随机予以纠正，使皮带始终运行在设定的范围内，不偏离机架中心。

该型纠偏机，工作性能极为可靠，安装使用方便，没有日常维修量，可在任何场所使用，不受水、粉尘、碎物料侵蚀，尤其是粉尘，即使把红外传感器堵塞也能照常工作。经现场各种环境长期使用说明，用该产品来预防和治理皮带跑偏是非常理想的设备。

二、工作原理

自动纠偏机是由光电传感器、电控器、液压组、构架等4部分组成。

当皮带偏中运行时，由光电传感器识别传输到电控器，通过电控器识别正反转后，控制液压阀带动油缸伸缩，从而带动调心托辊架按设定方向偏转，此时调心托辊的线运动方向与皮带的运动方向形成夹角，其间产生的摩擦力驱使皮带位移并重新居中，从而达到随机自动纠正皮带跑偏的目的。自动识别，全可逆，纠偏灵敏度非常高。

三、主要技术参数：

1、电机功率：0.75kw

2、工作电压：380V

3、工作油压：2～3Mpa

4、油缸工作行程：200mm

JPJ-□型无源皮带自动纠偏机

一、概述

皮带机自动纠偏机，具有动力强、识别准、无时间滞后，纠偏速度快，在皮带运行慢的情况下，效果尤为明显。该产品能自动检测出皮带跑偏的趋势，并随机予以纠正，使皮带始终运行在设定的范围内，不偏离机架中心。

该型纠偏机，工作性能可靠，不需要电源，只需要皮带与跑偏辊的摩擦产生动力，安装使用方便，没有日常维修量，可在任何场所使用，不受水、粉尘、碎物料侵蚀，尤其是粉尘。

二、工作原理

无源自动纠偏机是由托辊阀组、液压组、油缸、构架等4部分组成。

当皮带偏中运行时，皮带与跑偏辊摩擦通过托辊阀组产生工作油压，带动油泵开始工作，使控制液压阀带动油缸伸缩，从而带动调心托辊架按设定方向偏转，此时调心托辊的线运动方向与皮带的运动方向形成夹角，其间产生的摩擦力驱使皮带位移并重新居中，从而达到随机自动纠正皮带跑偏的目的。自动识别，全可逆，纠偏灵敏度非常高。

三、主要技术参数：

1、工作油压：2～3Mpa

2、油缸工作行程：200mm
